ALPHA 400
DIN Wandverteiler
falls es etwas mehr sein darf

PDF ALPHA Installationsverteiler von 160 bis 1250 A
Übersicht | Anwenungsbereich

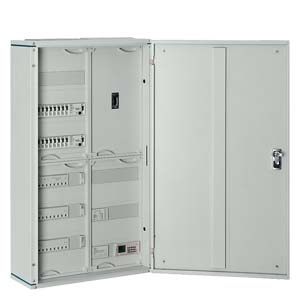

ALPHA 400

Die ALPHA 400 Wandverteiler bieten Ihnen ausreichend Verdrahtungsraum für Ströme bis zu 400 A

Übersicht

System
Das neue Siemens Installationsverteilersystem, basierend auf der jahrzehntelangen Verteilererfahrung, ist modular aufgebaut.

Hier wurde speziell auf die individuellen Installationsgewohnheiten eingegangen.

Gehäuse
Material: Stahlblech elektrolytisch verzinkt, pulverbeschichtet.
Blechstärke Schutzart IP43: Korpus 0,75 mm, Tür 1 mm
Blechstärke Schutzart IP55: Korpus 1 mm, Tür 1 mm
Farbe: RAL 9016 (verkehrsweiß). Weitere RAL-Farben auf Anfrage.

ALPHA 400

Schnellmontagebausätze (SMB) und Einbausätze
Die Einbausätze bestehen aus sendzimirverzinktem Stahlblech und Isolierstoffabdeckungen für vielfältige Bestückung, z. B. für Schalt- und Installationseinbaugeräte.

Größte einbaubare Schaltgeräte beim ALPHA 400 - DIN Wandverteiler sind die Siemens Schaltgeräte bis zu einem Bemessungsstrom von 400 A.

Schrankabmessungen
Alle Maßangaben in mm
Höhe (Innen-/Außenmaße): 600/650, 750/800, 900/950, 1050/1100, 1200/1250, 1350/1400
Breite (Innen-/Außenmaße): 250/300, 500/550, 750/800, 1000/1050, 1250/1300
Tiefe (Außenmaß): 210 Einbausätze im Feldgrößenrastermaß Höhe x Breite: 150 x 250

nach oben

Anwendungsbereich

Der ALPHA 400 - DIN Wandverteiler findet überall dort seine Anwendung, wo ein ALPHA 160 - DIN Wandverteiler nicht mehr ausreichenden Bestückungs- und Verdrahtungsraum bietet, z. B. in Wohn-, Verwaltungs-, Zweck-, Gewerbe- und Industriebauten.

Er ergänzt mit einer Tiefe von 210 mm das Siemens Installationsverteilerprogramm.

Der ALPHA 400 - DIN Wandverteiler umfasst Wandschränke mit bis zu 9 Installationseinbaugeräteeinheiten je 12 TE pro Baubreite (250 mm). Der Hutschienenreihenabstand beträgt standardmäßig 125 mm oder 150 mm. Lieferbar sind insgesamt 5 Schrankbaubreiten je 250 mm (Innenmaß).

Die Schränke sind in Schutzklasse 1 (Schutzleiteranschluss) oder Schutzklasse 2 (Schutzisolierung) ausgeführt. Bei Aufputzverteilern sind die Schutzarten IP43 und IP55, bei Unterputzverteilern Schutzart IP31 Standard. Der Bemessungsstrom beträgt 400 A.
